針對管道配件知識探討雙法蘭傳力接頭的實用性
傳力接頭根據現場安裝尺寸進行調整
傳力接頭由本體、密封圈、壓蓋、伸縮短管等主要部件組成。安裝在管道上后，根據所需的伸縮距離進行限位，擰緊螺母，彈性密封圈在螺母壓蓋的作用下依靠相互斜度，緊壓在管子外圈起密封和連接作用，主要和管道閥門連接不但起到管道補償作用，更方便了閥門的維修及更換。
針對管道配件知識探討雙法蘭傳力接頭的實用性

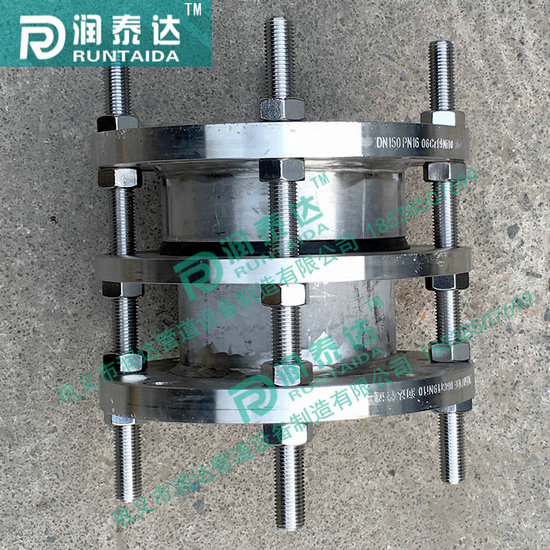

雙法蘭傳力接頭適用于兩邊均與法蘭連接的管道中，安裝時調整產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓螺栓，使其成為一個整體并有一定的位移量方便安裝維修時根據現場尺寸進行調整，在工作時可以把軸向推力傳遞至整個管道。 VSSJAF雙法蘭傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成它能傳遞被連接件的壓力推力（盲板力）和補償管路誤差不能吸收軸向位移。重要用于泵、閥門、管路等附件的松套連接。
公稱通經:N65-DN3200 工作壓力：0.6-1.6MPA 公稱直徑400-840材質：球墨鑄鐵（QT400-15）、鋼制（Q235）使用介質：水、污水。密封材料：NBR 制造標準：GB/12465-2007
傳力接頭系列產品有：CF/VSSJAFG型單法蘭傳力接頭,C2F/VSSJAF型雙法蘭傳力接頭，CC2F/VSSJAFC型可拆式傳力接頭，SSQ-B2型壓蓋式傳力接頭,VSSJAFG型單法蘭傳力接頭,VSSJAF型雙法蘭傳力接頭,VSSJAFC型可拆式雙法蘭傳力接頭,VSSJAF型法蘭松套傳力接頭，VSSJAFG型單法蘭松套傳力接頭，VSSJAF型雙法蘭松套傳力接頭，VSSJAFC型可拆式雙法蘭松套傳力接頭,CF（VSSJAFG）型單法蘭松套傳力接頭,C2F（VSSJAF）型雙法蘭松套傳力接頭,CC2F（VSSJAFC）型可拆式雙法蘭松套傳力接頭等。
|
公稱 |
管子 |
法蘭連接尺寸 |
總長 |
安裝尺寸L1 |
伸縮量 |
重量/kg |
||||
|
法蘭外徑 |
螺栓孔 |
螺栓孔 |
||||||||
|
n/個 |
do |
mm |
max |
|||||||
|
65 |
76 |
185 |
145 |
4 |
18 |
460 |
420 |
380 |
40 |
14.8 |
|
80 |
89 |
200 |
160 |
8 |
17.2 |
|||||
|
1OO |
114 |
220 |
180 |
24.8 |
||||||
|
125 |
140 |
250 |
210 |
31.7 |
||||||
|
150 |
168 |
285 |
240 |
22 |
39.3 |
|||||
|
200 |
219 |
340 |
295 |
49.2 |
||||||
|
250 |
273 |
395 |
350 |
12 |
67.9 |
|||||
|
300 |
325 |
445 |
400 |
485 |
445 |
395 |
50 |
83.9 |
||
|
350 |
377 |
505 |
460 |
16 |
106.1 |
|||||
|
400 |
426 |
565 |
515 |
26 |
495 |
121.9 |
||||
|
450 |
480 |
615 |
565 |
20 |
138.7 |
|||||
|
500 |
530 |
670 |
620 |
162.6 |
||||||
|
600 |
630 |
780 |
725 |
30 |
51O |
465 |
415 |
219.3 |
||
|
700 |
720 |
895 |
840 |
24 |
267.2 |
|||||
|
800 |
820 |
1015 |
950 |
33 |
690 |
630 |
570 |
60 |
447.6 |
|
|
900 |
920 |
1115 |
1050 |
28 |
490.4 |
|||||
|
1000 |
1020 |
1230 |
1160 |
36 |
563.3 |
|||||
|
1200 |
1220 |
1455 |
1380 |
32 |
39 |
740 |
650 |
590 |
792.7 |
|
|
1400 |
1420 |
1675 |
1590 |
36 |
42 |
1027.7 |
||||
|
1600 |
1620 |
1915 |
1820 |
40 |
48 |
760 |
660 |
600 |
1414.2 |
|
|
1800 |
1820 |
2115 |
2020 |
44 |
1574.8 |
|||||
|
2000 |
2020 |
2325 |
2230 |
48 |
790 |
680 |
620 |
2001.8 |
||
|
2200 |
2220 |
2550 |
2440 |
52 |
56 |
800 |
2437.9 |
|||
|
2400 |
2420 |
2760 |
2650 |
56 |
2734.6 |
|||||
|
2600 |
2620 |
2960 |
2850 |
60 |
940 |
790 |
710 |
80 |
3142.4 |
|
|
2800 |
2820 |
3180 |
3070 |
64 |
3514.7 |
|||||
|
3000 |
3020 |
3405 |
3290 |
68 |
60 |
40227.8 |
||||
